一、磚煙囪概況
50m高磚煙囪,建于1987年,筒壁采用100#(MU10)紅磚,50#(M5)混合砂漿砌筑。磚煙囪設計時未考慮抗震措施,磚煙囪筒壁和內襯分別為4節和2節,每節度為8m(內襯總高20m),內襯為耐火磚加耐火泥砌筑,在頂部沒有內襯之處抹礬土水泥砂漿,筒身未配縱向鋼筋,環向配筋為Φ6@300。1998年底發現煙囪上部出現一條長約5m的豎向裂縫(略傾斜),頂端15m左右裂縫較為嚴重,縫寬值約3cm。
二、裂縫原因分析
經現場檢測,發現斜裂縫基本上是沿著灰縫出現。根據調查,楚雄地區未發生過地震,即使,故首先排除了地震作用的可能性?，F(xiàn)場以經緯儀測量,測得煙囪基本上沒有傾斜,而且也不符合由于地基傾斜出現裂縫的特征,因此也排除了基礎傾斜的因素。在拆除頂部筒身時發現,內壁礬土水泥砂漿部分脫落,露出紅磚。根據初步分析,認為是由于內筒壁礬土水泥砂漿脫落,在煙氣溫度作用下引起的裂縫。
三、處理措施
由于該磚煙囪已使用11年,設計時又未考慮抗震措施,而且甲方又要求加固處理后,磚煙囪可以繼續使用15年左右。經專家現場評估,該磚煙囪可靠性綜合評級[1]為3下級,建議在對縫進行加固處理的同時,也對其進行整體抗震加固,消除安全隱患并相應延長使用壽命。采取的具體措施如下:
1、該磚煙囪基礎的持力層為粘土夾礫砂層,又經過多年沉降固結,地基承載力顯著提高,因此

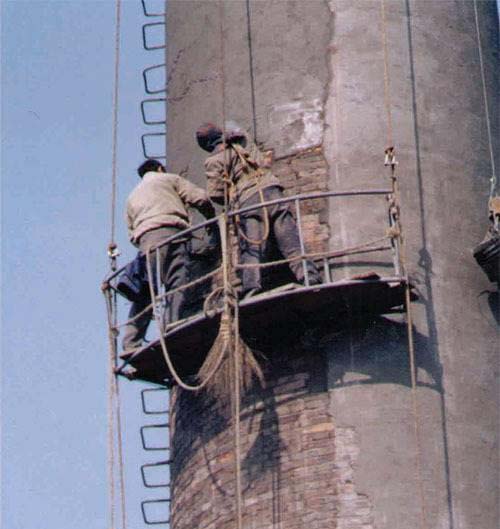

2、將頂部25m區段裂縫較寬的筒壁予以拆除重新砌筑。
3、對頂部25m以下區段裂縫部位采用在裂縫處噴射M10水泥砂漿,裂縫區段筒壁用60×6鋼板間距1000mm箍緊。
4、對磚煙囪采用整體配筋噴射混凝土進行抗震加固。
5、對煙囪頂部6m區段磚筒內壁重新抹2cm厚耐熱水泥砂漿。
